ディスク変換への道 その1


0
    まずは、ハブにアダプターを!
    ORIONのハブはスプロケの反対側もネジが切ってあります。
    という事で、ハブ代や組み替え代を押さえる為に変換アダプター制作を試みました。
    (あくまでテストなので、最終的な強度は分からない部分もあります)

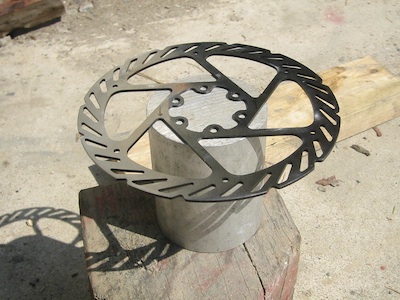

    まずは鋼材を切り出し。

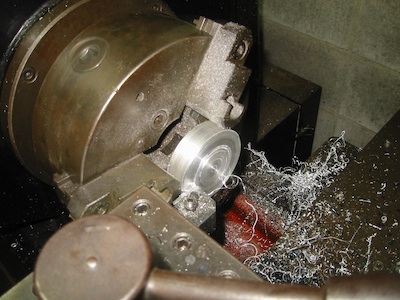

    旋盤で適度な長さに切り取り真ん中に穴を開けます。

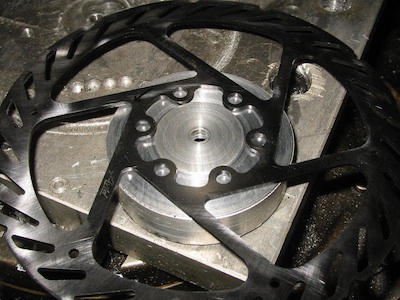

    そして、ローターの位置合わせができるように
    ディスクの内径に合わせて薄く削ります。



    この状態で一つ穴をあけます。

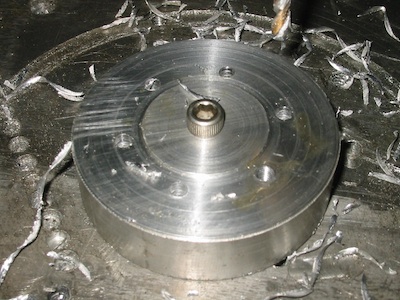

    穴をあけるのは、フライスを使用
    サーキュラーテーブルを使っているので
    一つ目の穴の位置がきまれば、後は60度ずつ穴をあけます。

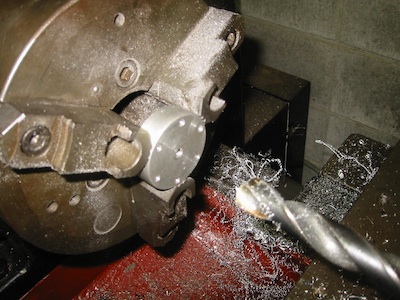

    旋盤である程度の穴をあけてから
    ねじ切りする、サイズまでけずります。

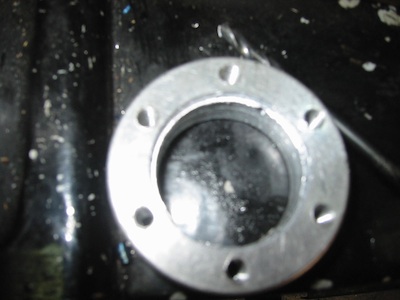

    荒い所はこんなもんです。


    そして、ねじ切り!
    旋盤にもねじ切り機能はついているのですが
    インチネジなので55度の刃がないので
    BB用のタップで切る事にしました。

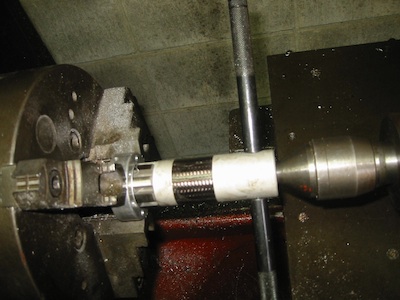

    まっすぐ切る為に旋盤でつかんで、後ろから真出しで固定
    コレならまっすぐにネジがきれますね。

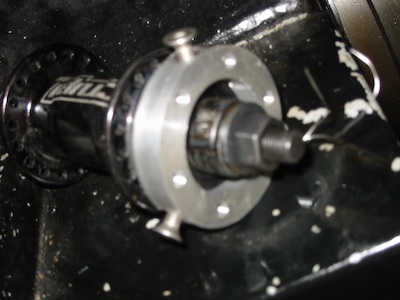

    試しに、別のハブネジを通してみたところ、なかなか上手く行ってます。
    ネジだけだと、後ろ向けに緩んでしまうので
    ゆるみ止めに3点ボルトで固定する予定です。

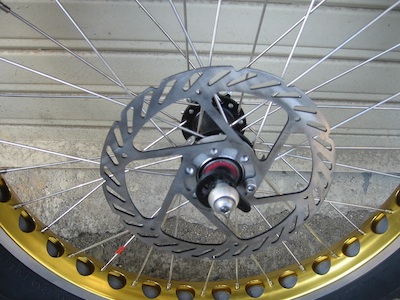

    ORIONのハブに仮付けしてみたところ、なかなか良い感じ!
