GASGAS インマニ削りだし


0


    ノーマルのエイプやXRの場合フレームが

    真ん中一本タイプなので、キャブが外方向に

    向かっていきます。

    GASGASの場合フレームダブルチューブなので

    逆に内側に向けないといけません・・・・

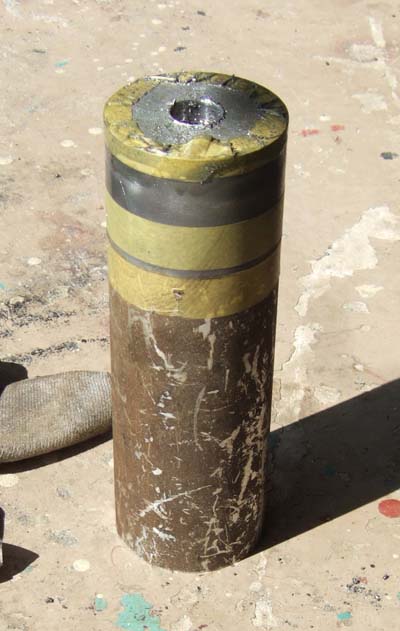

    てことで、このアルミの塊からインマニを

    削りだそうと思います!

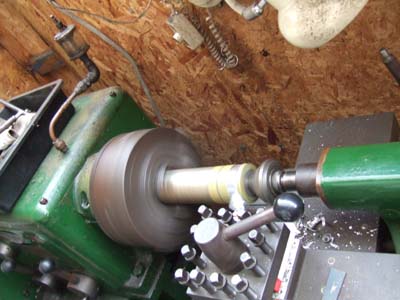

    まずは、旋盤で穴を空けてから、くびれの部分を削ります。

    くびれの長さは適当ですが約2センチに設定

    特に、基準があって決めたわけじゃないです。

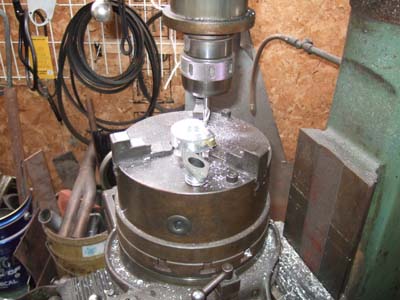

    次に、塊から切り取りフライスで階段状に削りました。

    階段状にしてから、サンダーで整えて内側への

    角度をつける作戦です!!


    ちょっと、写真撮り忘れてたので

    少し飛びます・・^^;;

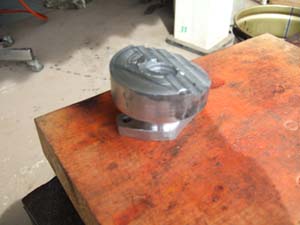

    上側がさっきフライスで削った段です。

    下側の形は、サンダーで削りました!

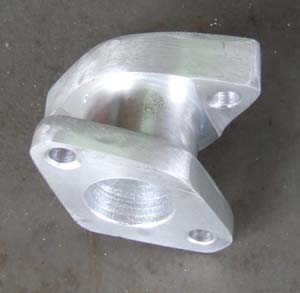

    そして、両側をサンダーやコンターマシーンで

    カットして、形を整えて行きます・・・

    ここまで来るのに丸一日・・・

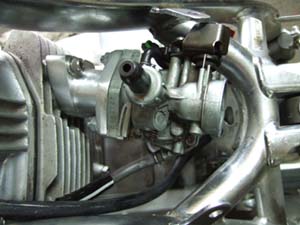

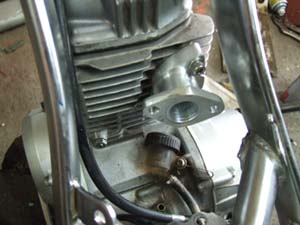

    そして、いよいよ装着!!!う〜んなんとも上手く行きました!!

    たぶん、今回の中で一番上手くいった部品かもしれません!!!
