GASGAS 100F エンジンマウント


0


    大体の位置が決まったので次はマウントの作成!

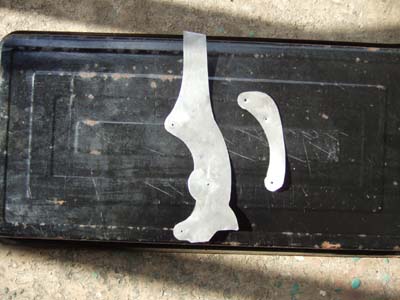

    まずは、0.3ミリのアルミ板で型紙を作成!

    最初に前側をアルミの板で作成して、ある程度固定した状態で

    後ろ側の位置を完全に決めました!

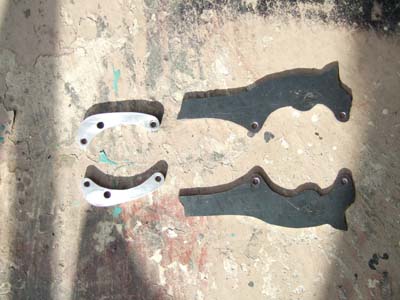

    まずは、左側に見えているアルミのマウントを作成しました!

    コンターマシーン(大きな電動糸のこみたいなもの)で

    カットし、位置をきめ、右側の鉄の板もコンターマシーンでカット!

    そのあと、ボールバンで穴を開けました!

    あと、写真では開いてないですが、スイングアームの

    シャフトが通る穴をホルソーであけました。

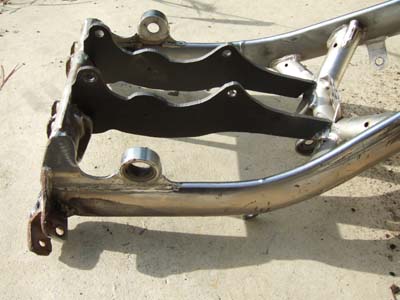

    仮に置いてみるとこんな感じです!!

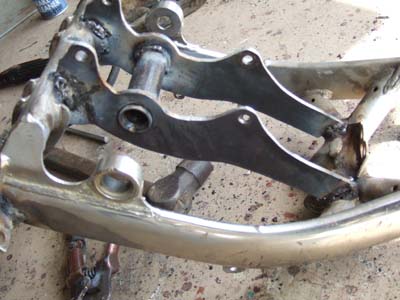

    このあと、溶接します。。。



    自分で、溶接したので、少しきたないです(苦笑)

    まぁ、これも修行のうち・・・・・

    鉄なので、なんとかくっつきました!!

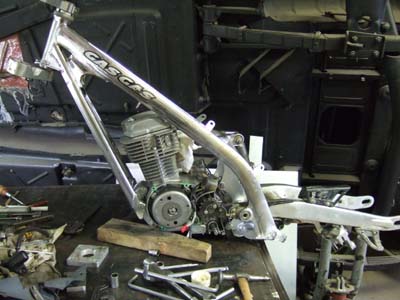

    う〜む!!エンジンを固定して、スイングアームをつけてみると

    なんだか、バイクらしくなってきましたね!!
